現代化智能建筑中通常有多個信息監控和通信設施，因此在鋪設線路之前要在布線方式和路由選擇的排列進行詳細設計，不但應該符合規范的要求，還要考慮布線的安全性、可擴性、經濟性和美觀，便于維修，濟南電纜橋架作為承載各種電纜敷設的載體，從屬于布線的需要，同樣應遵循上述原則加以實施。本文就電纜橋架在設計中的技術問題進行分析和探討。

智能建筑的弱電系統，通常有多個信息監控和通信設施，除了建筑物本身的供電、供排水、空調、電梯和停車場等設施配置必要的信息監控外，還有SA(安保自動化)、FA(消防自動化)等若干個子系統，實現系統集成或部分系統集成。根據建筑主體的功能需求來確定其等級和內容，這些系統包括不同類別的電纜和導線，其中有些是屬于有源纜線(電源電壓一般為DC12/24/48V和AC220V)，有些則是無源電(光)纜線(如數據電纜、視頻同軸電纜等)，因此，在布線方式和路由選擇的排列進行設計時，應該加以區別，不但應該符合規范的要求，還要考慮布線的安全性、可擴性、經濟性和美觀，便于維修，濟南電纜橋架作為承載各種電纜敷設的載體，從屬于布線的需要，同樣應遵循上述原則加以實施。

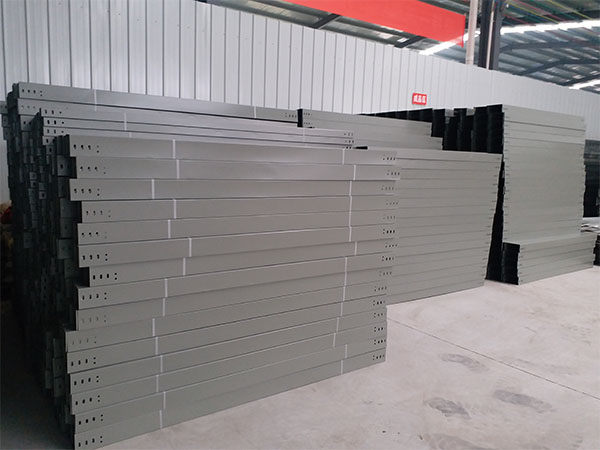

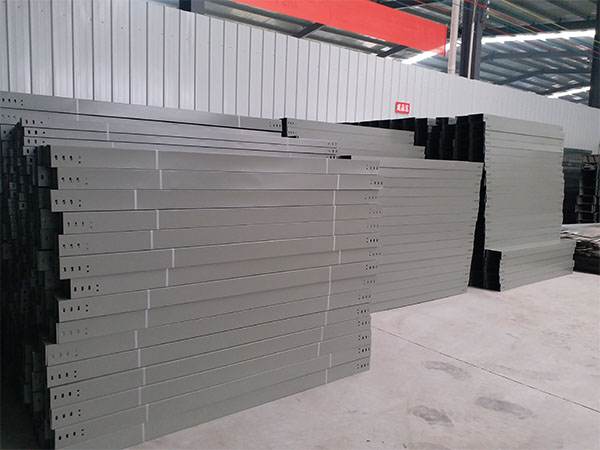

1 橋架結構

濟南電纜橋架選型時應注意橋架的所有零部件是否符合系列化、通用化、標準化的成套要求。建筑物內橋架可以獨立假設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

2 橋架選擇應注意的幾個問題

2.1 電纜橋架的荷載 電纜橋架的荷載分為荷載、動荷載和附加荷載。靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度，按電纜敷設的不同路由分別列表統計。動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載。

2.2 橋架的脹縮問題 由于環境溫度變化，鋼質電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境最高溫度為40℃，最低溫度為-20℃，則工程設計中直線段電纜橋架應考慮伸縮接頭，伸縮接頭的間距建議按以下取定：當溫差為40℃時為50mm;當溫差為50℃時為40mm;當溫差為60℃時為40mm。

2.3 接地 根據規范的有關規定，鍍鋅電纜橋架進行良好的接地。鍍鋅電纜橋架直接板每個固定螺栓接觸電阻應小于0.005Ω，此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線)。

3 橋架設計及安裝要求

3.1 設計選型 濟南電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。

①確定方向。②根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定電纜橋架的最佳路由。③荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。④確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格，托臂的長度，支柱的長度、間距，橋架的寬度和層數。⑤確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。⑥繪出電纜橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。

3.2 安裝要求 ①如與電力電纜橋架合用時，應將電力電纜和弱電電纜各直一側，中間采用隔板分隔。弱電電纜與其它低電壓電纜合用橋架時，應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜，避免相互間的干擾。②濟南電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。③電纜橋架與用電設備交越時，其間的凈距不小于0.5m。④兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。⑤在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更精確。⑥橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。⑦電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。⑧電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3m，橋架寬度不宜小于0.1m，橋架內橫斷面的填充率不應超過50%。⑨電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5m處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3～5m處進行固定。⑩在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，線槽截面利用率不應超過50%。

?3.3 材料統計 ①橋架：分別統計出各種型號規格橋架的全長，除一該橋架的標準長度，得出橋架的數量外，再增加1%～2%的余量。②立柱：如采用統一規格的立柱，可用橋架全長除以平均立柱間距，得出立柱數，再增加2%～4%余量。如立柱規格不一，則需分別統計。③托臂：橋架全長除以托臂平均間距，再增加1%～2%余量，極為總需量。④其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。特殊部件如垂直彎接板，轉彎接板等則需分別統計。
